Nguyên lý hoạt động của hệ thống AHU HVAC: Khám phá quá trình tuần hoàn không khí

Chào bạn, đây là Lê Phạm. Khi nhắc đến hệ thống AHU HVAC, nhiều người thường chỉ nghĩ đến một cỗ máy lớn, phức tạp. Nhưng thực tế, nguyên lý hoạt động của hệ thống AHU HVAC lại rất logic và dễ hiểu. AHU (Air Handling Unit) là một phần cốt lõi của hệ thống điều hòa không khí trung tâm. Nhiệm vụ chính của nó là xử lý và phân phối không khí đã điều hòa tới không gian cần kiểm soát nhiệt độ và độ ẩm.

Bạn có biết, quá trình này giống như cách cơ thể chúng ta hít thở không?

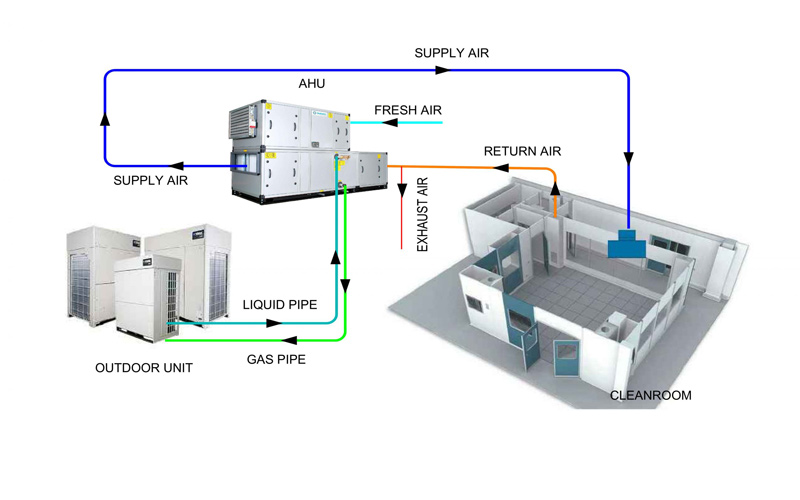

Quá trình tuần hoàn không khí diễn ra như thế nào?

Bước 1: Thu hồi và trộn không khí. Hệ thống AHU HVAC thu hồi không khí cũ (không khí hồi – Return Air) từ không gian và trộn nó với một lượng nhất định không khí tươi (Fresh Air) từ bên ngoài.
Bước 2: Hút và đẩy. Một chiếc quạt mạnh mẽ (thường là quạt ly tâm) sẽ hút hỗn hợp không khí này vào trong AHU. Đây là lúc bắt đầu quá trình tuần hoàn không khí.
Bước 3: Xử lý. Không khí đi qua các bộ phận xử lý bên trong AHU (mà chúng ta sẽ tìm hiểu kỹ hơn ở phần sau).
Bước 4: Phân phối. Sau khi được xử lý, không khí sạch và có nhiệt độ và độ ẩm lý tưởng sẽ được chiếc quạt đẩy vào hệ thống đường ống gió. Cuối cùng, không khí này sẽ được phân tán đều khắp không gian qua các cửa gió.

Toàn bộ quá trình này tạo nên một vòng lặp khép kín. Hay nói một cách kỹ thuật hơn, đây chính là quá trình tuần hoàn không khí. Mối quan hệ logic ở đây rất đơn giản: quạt chạy thì không khí lưu thông.

Công suất và hiệu suất của AHU sẽ ảnh hưởng trực tiếp đến sự thoải mái và chất lượng môi trường làm việc của bạn.

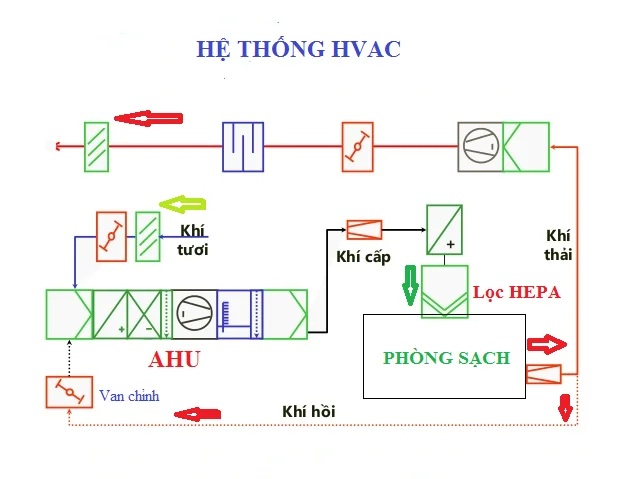

Cấu tạo và nguyên lý hoạt động của hệ thống AHU HVAC: Các bộ phận chính và chức năng

Để hiểu sâu hơn về nguyên lý hoạt động của hệ thống AHU HVAC, chúng ta cần tìm hiểu về các bộ phận cấu thành nên cỗ máy này. Mỗi bộ phận đều có một vai trò quan trọng, không thể thiếu.

Các bộ phận chính của AHU:

Quạt (Fan): Đảm nhận nhiệm vụ tạo ra lưu lượng gió và áp suất cần thiết để đẩy không khí đi khắp các hệ thống đường ống gió phức tạp.
Dàn trao đổi nhiệt (Heat exchanger coil): Đây là “trái tim” của AHU, nơi diễn ra việc làm lạnh hoặc sưởi ấm. Trong hầu hết các trường hợp, đây là dàn lạnh sử dụng nước lạnh từ hệ thống chiller.
Phin lọc (Filter): Có nhiệm vụ cực kỳ quan trọng là làm sạch không khí. Tùy theo yêu cầu phòng sạch, có thể có nhiều tầng lọc khác nhau.
Vỏ AHU: Vỏ bọc kiên cố, cách nhiệt, bảo vệ các linh kiện bên trong và giảm độ ồn.

Nguyên lý hoạt động của từng bộ phận:

Quạt: Nguyên lý của quạt rất đơn giản, nó hoạt động dựa trên nguyên lý ly tâm để tạo ra luồng gió mạnh, liên tục.
Dàn trao đổi nhiệt (dàn lạnh):
- Nguyên lý làm lạnh/sưởi ấm: Khi không khí đi qua dàn lạnh, hơi lạnh từ nước lạnh (có nhiệt độ khoảng 7°C) sẽ làm giảm nhiệt độ của không khí. Đồng thời, hơi ẩm trong không khí sẽ ngưng tụ thành nước, giúp giảm độ ẩm hiệu quả.
- Một mối quan hệ logic quan trọng là: Không khí đi qua dàn lạnh thì nhiệt độ giảm.
Phin lọc:
- Nguyên lý của phin lọc là giữ lại các hạt bụi, vi khuẩn, phấn hoa.
- Tùy theo nhu cầu lọc không khí, chúng ta có thể dùng lọc thô, lọc tinh hoặc bộ lọc HEPA.
- Mối quan hệ logic là: Không khí qua bộ lọc thì không khí sạch hơn.

Như bạn thấy, cấu tạo và nguyên lý hoạt động của hệ thống AHU HVAC được thiết kế để hoạt động nhịp nhàng, tối ưu hóa việc xử lý không khí.

Nguyên lý điều khiển tự động hệ thống AHU HVAC: Cảm biến và DDC

Để nguyên lý hoạt động của hệ thống AHU HVAC phát huy tối đa hiệu quả, nó cần một “bộ não” thông minh. Đó chính là hệ thống điều khiển tự động.

Tầm quan trọng của điều khiển:

Hệ thống điều khiển giúp đảm bảo nhiệt độ và độ ẩm trong không gian luôn ổn định theo yêu cầu. Ví dụ, trong một phòng sạch của nhà máy dược phẩm, việc duy trì độ ẩm ở mức 40-60% là cực kỳ quan trọng để bảo quản sản phẩm.

Các thành phần điều khiển:

Cảm biến (Sensor): Đây là “giác quan” của hệ thống. Chúng đo lường các thông số như nhiệt độ, độ ẩm, áp suất, lưu lượng gió và gửi tín hiệu về bộ điều khiển. Các cảm biến này được đặt ở nhiều vị trí khác nhau, cả trong đường ống gió và trong không gian.
Hệ thống điều khiển DDC (Direct Digital Control):
- Đây là trung tâm điều khiển thông minh. Nó nhận tín hiệu từ cảm biến, phân tích dữ liệu, rồi đưa ra lệnh điều khiển các thiết bị chấp hành.
- Một mối quan hệ logic quan trọng là: Cảm biến đo nhiệt độ sẽ điều khiển van nước lạnh.
Cơ chế điều khiển phản hồi (feedback control) giúp hệ thống tự động điều chỉnh để duy trì thông số mong muốn.

Các thuộc tính hiếm trong điều khiển:

Nhiều hệ thống AHU hiện đại đã tích hợp cảm biến CO2 để tối ưu hóa việc thông gió. Khi nồng độ CO2 tăng, hệ thống sẽ tự động tăng lượng khí tươi, giúp tiết kiệm năng lượng.
Một số AHU cao cấp còn ứng dụng công nghệ Inverter để điều khiển tốc độ quạt và bơm nước một cách linh hoạt, tăng hiệu quả năng lượng.

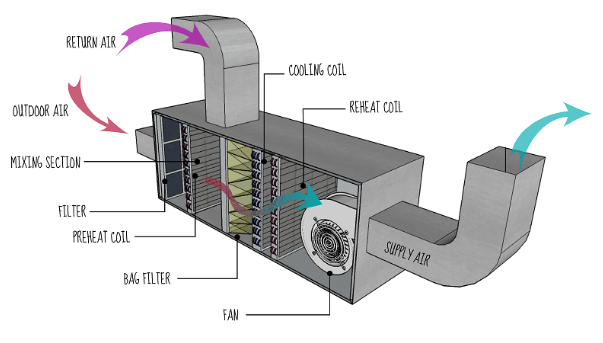

Phân tích chức năng làm ẩm/hút ẩm và hệ thống thu hồi nhiệt trong AHU HVAC

Nguyên lý hoạt động của hệ thống AHU HVAC không chỉ dừng lại ở làm lạnh hay sưởi ấm. Nó còn có nhiều chức năng nâng cao để đáp ứng các yêu cầu khắt khe.

Chức năng làm ẩm/hút ẩm:

Làm ẩm: Cần thiết cho các môi trường có độ ẩm thấp, như trong một số phòng sạch hoặc phòng lưu trữ đặc biệt, giúp bảo vệ sản phẩm và thiết bị.
Hút ẩm: Loại bỏ hơi ẩm dư thừa trong không khí. Điều này đặc biệt quan trọng ở các vùng khí hậu nóng ẩm, giúp duy trì chất lượng không khí và ngăn ngừa nấm mốc.

Hệ thống thu hồi nhiệt (Heat recovery system):

Đây là một trong những thuộc tính hiếm nhưng cực kỳ giá trị của AHU hiện đại.
Nguyên lý hoạt động: Nó tận dụng nhiệt năng từ luồng không khí thải để làm nóng hoặc làm lạnh sơ bộ luồng không khí tươi.
Lợi ích: Giảm đáng kể tiêu thụ năng lượng (có thể tới 30-50% năng lượng), tăng hiệu quả năng lượng của toàn hệ thống HVAC. Đây là giải pháp xanh, giúp doanh nghiệp cắt giảm chi phí vận hành.

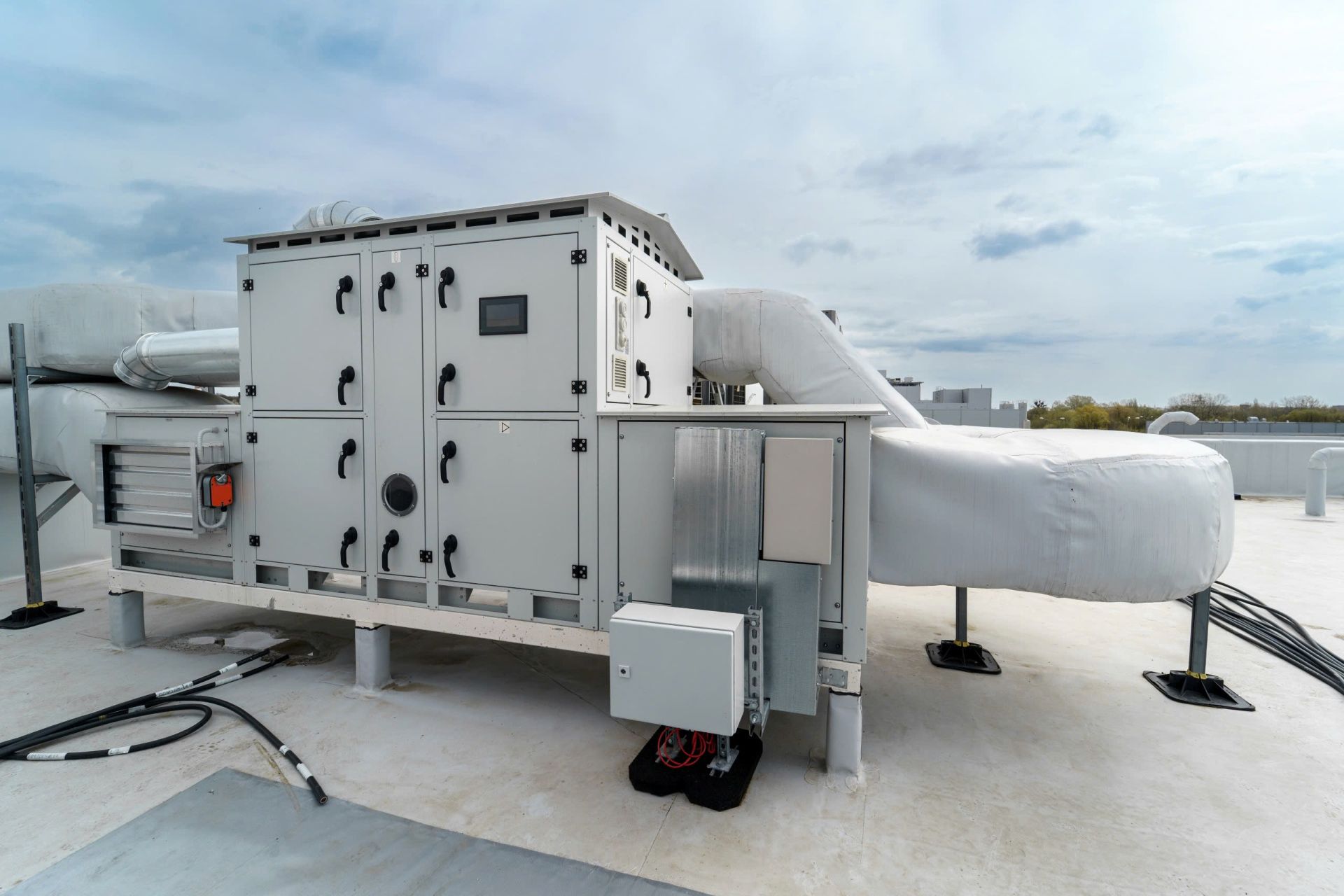

Ứng dụng thực tế của hệ thống AHU HVAC: Từ nhà máy đến phòng sạch

Việc nắm vững nguyên lý hoạt động của hệ thống AHU HVAC giúp bạn hiểu tại sao nó lại được ứng dụng rộng rãi.

Ứng dụng rộng rãi:

Nhà máy sản xuất dược phẩm và Phòng sạch (Clean Room): Đây là môi trường đòi hỏi sự kiểm soát nghiêm ngặt về nhiệt độ và độ ẩm. AHU đảm bảo chất lượng không khí cực kỳ cao, áp suất luôn dương để ngăn chặn bụi bẩn từ bên ngoài.
Tòa nhà văn phòng, trung tâm thương mại, khách sạn: Cung cấp không khí trong lành, tiện nghi.
Bệnh viện, phòng mổ: Kiểm soát vô trùng, luân chuyển không khí sạch, đảm bảo an toàn cho bệnh nhân và y bác sĩ.

Để thiết kế, lắp đặt, và vận hành các hệ thống điều hòa không khí trung tâm phức tạp này, vai trò của Kỹ sư HVAC là không thể thiếu. Họ là những người am hiểu sâu sắc về nguyên lý hoạt động của hệ thống AHU HVAC.

Tầm quan trọng của nguyên lý hoạt động và bảo trì hệ thống AHU HVAC

Không chỉ dừng lại ở việc hiểu nguyên lý hoạt động của hệ thống AHU HVAC, việc duy trì và bảo trì hệ thống cũng quan trọng không kém.

Hiểu nguyên lý hoạt động:

Giúp Kỹ sư HVAC, kỹ thuật viên và người vận hành nắm vững hệ thống.
Từ đó, họ có thể chẩn đoán và xử lý sự cố hiệu quả hơn.
Họ sẽ biết cách tối ưu hóa vận hành để đạt Hiệu suất lọc và Lưu lượng gió tối ưu.

Bảo trì hệ thống AHU:

Là chìa khóa để hệ thống hoạt động ổn định.
Giúp phát hiện sớm các hỏng hóc, giảm thiểu chi phí sửa chữa lớn.
Kéo dài độ bền thiết bị và tỷ lệ thời gian hoạt động của AHU.

Việc hiểu nguyên lý hoạt động của hệ thống AHU HVAC cũng là cơ sở để phân tích vòng đời sản phẩm, tối ưu hóa đầu tư và đảm bảo hiệu quả kinh tế lâu dài cho doanh nghiệp.
