Quy trình lắp đặt hệ thống AHU HVAC: Hướng dẫn

Quy trình lắp đặt hệ thống AHU HVAC chuẩn kỹ thuật: Các bước chuẩn bị quan trọng

Chào mừng bạn đến với blog của Công ty Điện Lạnh LÊ PHẠM. Hôm nay, chúng ta sẽ cùng nhau tìm hiểu một chủ đề vô cùng quan trọng, quyết định đến hiệu suất và tuổi thọ của cả một công trình: Quy trình lắp đặt hệ thống AHU HVAC chuẩn kỹ thuật. Một quy trình chuẩn không chỉ đảm bảo hệ thống vận hành trơn tru mà còn là thước đo về sự chuyên nghiệp và uy tín của nhà thầu thi công.

Tại sao phải tuân thủ chuẩn kỹ thuật?

Đảm bảo hiệu suất: Lắp đặt đúng quy cách giúp hệ thống AHU đạt được hiệu suất thiết kế, cung cấp lưu lượng gió và chất lượng không khí tốt nhất.
Tăng tuổi thọ thiết bị: Lắp đặt cẩu thả có thể gây ra rung lắc, rò rỉ, ảnh hưởng nghiêm trọng đến các bộ phận như dàn lạnh, quạt và bộ lọc, làm giảm tuổi thọ của thiết bị.
An toàn: Quy trình chuẩn giúp đảm bảo an toàn lao động cho đội ngũ thi công và an toàn tuyệt đối cho người sử dụng sau này.

Các bước chuẩn bị cần thiết

Chuẩn bị hồ sơ và bản vẽ: Trước khi bắt tay vào thi công, bạn phải có đầy đủ hồ sơ kỹ thuật và bản vẽ kỹ thuật đã được phê duyệt. Đây là bản đồ chỉ đường cho toàn bộ dự án.
Kiểm tra mặt bằng và vật tư:
- Kiểm tra vị trí AHU đã được định vị chính xác theo bản vẽ.
- Đảm bảo khu vực lắp đặt sạch sẽ, đủ không gian cho việc vận chuyển và thi công.
- Kiểm tra đầy đủ vật tư và dụng cụ thi công cần thiết như cờ lê, máy khoan, bu lông, ốc vít, giá đỡ, khung treo.
An toàn lao động (Khía cạnh an toàn):
- Yêu cầu an toàn: Tất cả công nhân phải được trang bị đầy đủ bảo hộ lao động: mũ bảo hiểm, găng tay, giày bảo hộ.
- Biện pháp: Thiết lập các biển báo an toàn tại khu vực thi công và thực hiện kiểm tra an toàn trước khi bắt đầu công việc.

Giả định và tiền đề của bước chuẩn bị là: đội ngũ thi công đã có đủ kiến thức kỹ thuật, bản vẽ kỹ thuật rõ ràng, và các thiết bị đã sẵn sàng tại công trường.

Định vị, vận chuyển và lắp đặt AHU: Bước khởi đầu quan trọng của quy trình

Sau khi đã chuẩn bị kỹ lưỡng, chúng ta sẽ đi vào các bước thực hiện. Đây là bước đầu tiên và cũng là nền móng cho cả quy trình lắp đặt hệ thống AHU HVAC chuẩn kỹ thuật.

Hướng dẫn từng bước lắp đặt AHU

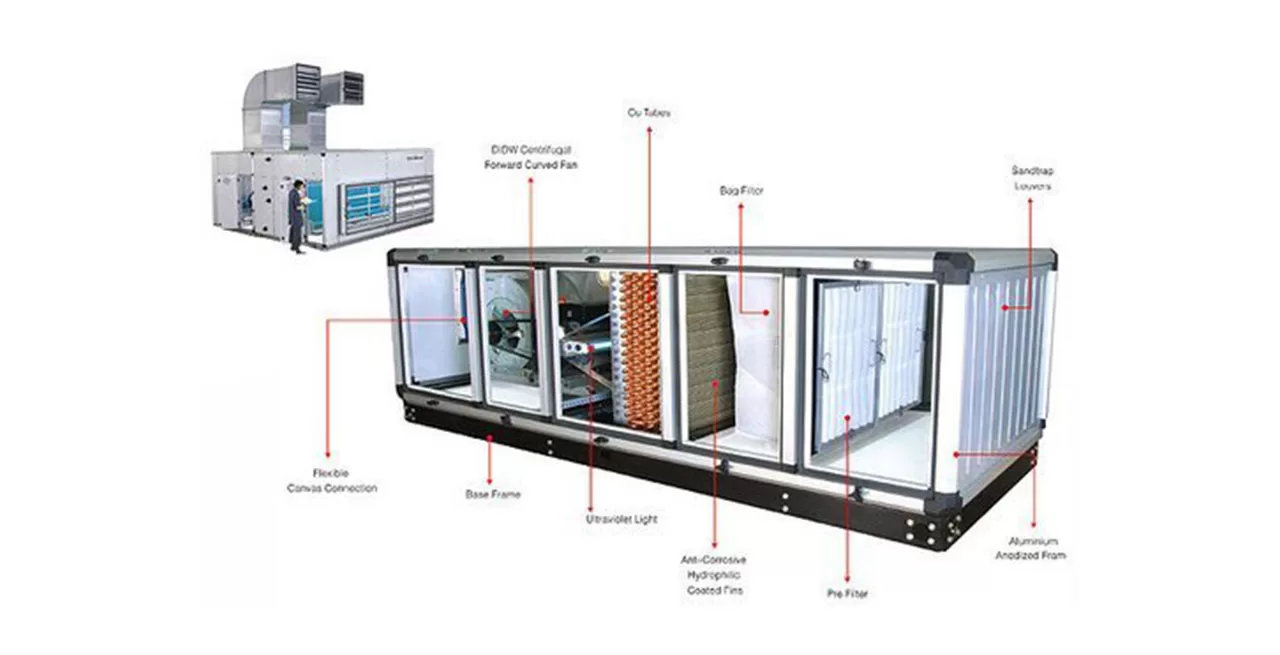

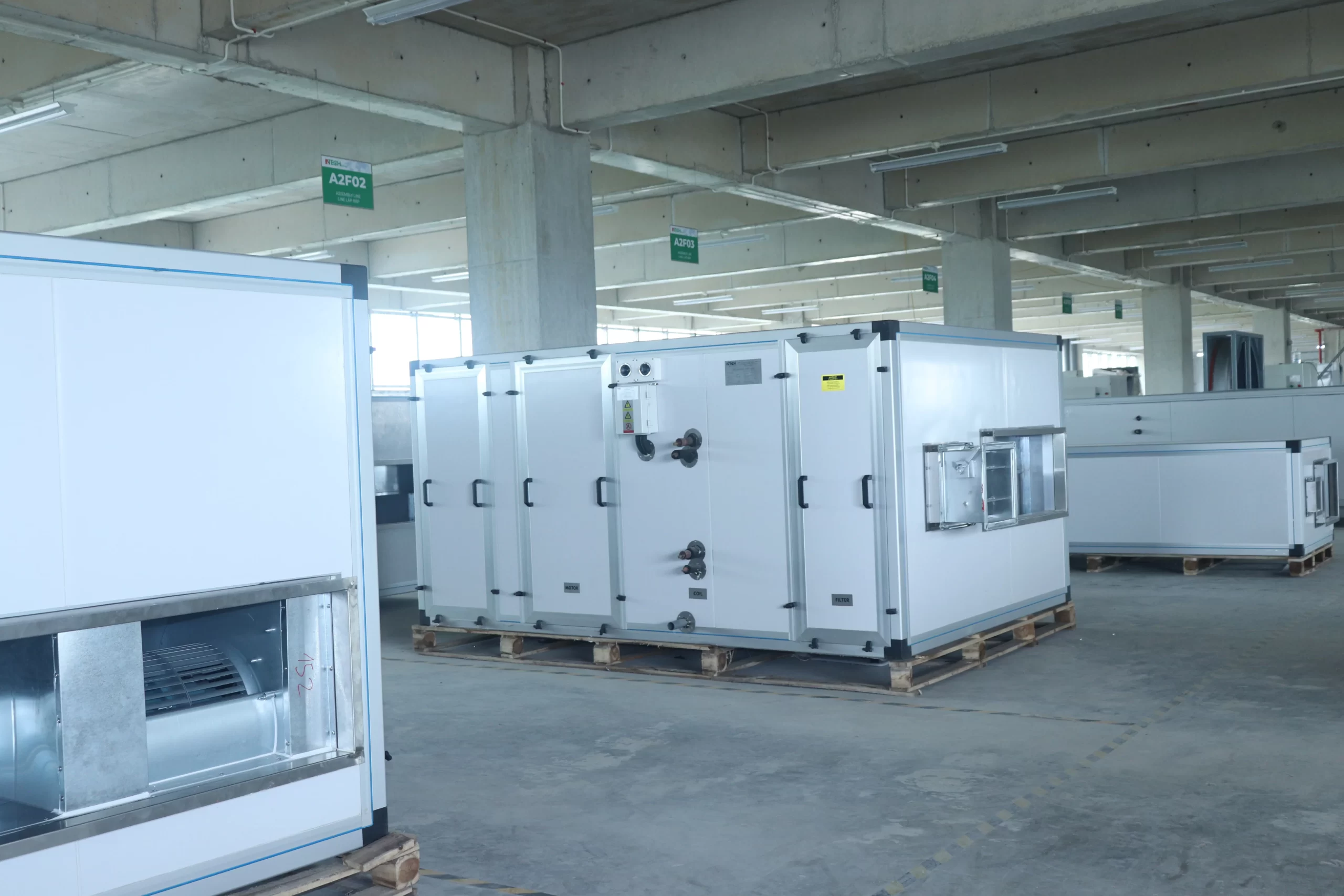

Vận chuyển AHU đến vị trí:
- Sử dụng xe nâng, cẩu phù hợp với kích thước và trọng lượng của AHU.
- Trong quá trình vận chuyển, phải hết sức cẩn thận, tránh va đập làm hư hại vỏ thiết bị hoặc các bộ phận bên trong.
Định vị AHU chính xác:
- Đặt AHU vào đúng vị trí lắp đặt theo bản vẽ kỹ thuật.
- Sử dụng các thiết bị đo lường chuyên dụng để đảm bảo AHU được căn chỉnh đúng vị trí, thẳng hàng, không bị nghiêng lệch.
Căn chỉnh và cố định AHU:
- Đặt AHU trên nền phẳng, vững chắc, hoặc sử dụng khung treo kiên cố để cố định thiết bị.
- Kiểm tra độ cân bằng của AHU, đảm bảo không có rung động bất thường khi hoạt động.

Mối quan hệ logic ở đây rất rõ ràng: Định vị AHU chính xác là tiền đề để có thể lắp ống gió và đường ống nước một cách thuận lợi và chính xác ở các bước sau. Một sai lệch nhỏ ở bước này có thể gây ra nhiều vấn đề phức tạp.

Lắp đặt hệ thống ống gió và ống nước: Yếu tố then chốt trong quy trình

Đây là một trong những bước phức tạp nhất trong quy trình lắp đặt hệ thống AHU HVAC chuẩn kỹ thuật. Nó đòi hỏi sự tỉ mỉ và chính xác cao để đảm bảo hệ thống hoạt động hiệu quả.

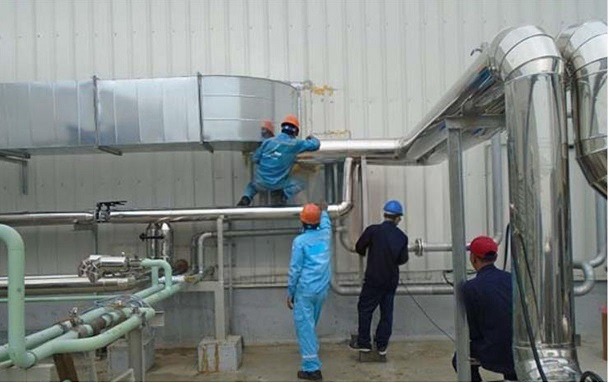

Hướng dẫn chi tiết lắp đặt ống gió và ống nước

Lắp đặt hệ thống ống gió:
- Trình tự: Lắp đặt đường ống gió chính trước, sau đó mới đến các nhánh và cửa gió.
- Tiêu chuẩn: Tuân thủ tiêu chuẩn lắp đặt về độ dày vật liệu, kích thước ống và đặc biệt là việc cách nhiệt.
- Làm kín: Dùng keo hoặc vật liệu chuyên dụng để làm kín các mối nối ống gió. Thao tác này rất quan trọng để tránh rò rỉ khí và giảm tổn thất năng lượng.
Lắp đặt hệ thống ống nước (Chiller, cấp, hồi, nước ngưng):
- Đấu nối: Đấu nối hệ thống cấp nước và thoát nước ngưng vào dàn coil của AHU.
- Cách nhiệt: Toàn bộ ống nước lạnh phải được cách nhiệt cẩn thận để chống ngưng tụ hơi nước và giữ nhiệt độ ổn định.
- Kiểm tra rò rỉ: Thực hiện kiểm tra rò rỉ đường ống nước sau khi lắp đặt.
- Hệ thống thoát nước ngưng: Đảm bảo đường ống thoát nước ngưng có độ dốc phù hợp (thường là 1-2%) để nước chảy hết, tránh ứ đọng gây ẩm mốc.

Mối quan hệ logic ở đây là: Lắp đặt đúng tiêu chuẩn kỹ thuật giúp hệ thống vận hành ổn định và hiệu quả, tối ưu hóa toàn bộ hệ thống AHU.

Đấu nối điện, hệ thống điều khiển và vận hành thử: Hoàn thiện quy trình lắp đặt

Đây là bước cuối cùng của quy trình lắp đặt hệ thống AHU HVAC chuẩn kỹ thuật trước khi bàn giao.

Hướng dẫn chi tiết các bước hoàn thiện

Đấu nối điện:
- An toàn điện: Chỉ thợ điện có chứng chỉ và tuân thủ các quy định về an toàn điện mới được thực hiện.
- Bảng điều khiển AHU: Đấu nối điện vào bảng điều khiển AHU và các thiết bị liên quan, đảm bảo đúng sơ đồ.
- Kiểm tra: Kiểm tra toàn bộ hệ thống điện trước khi cấp nguồn.
Lắp đặt hệ thống điều khiển:
- Cảm biến: Lắp đặt các cảm biến nhiệt độ, độ ẩm, áp suất tại các vị trí chiến lược để thu thập dữ liệu chính xác.
- Căn chỉnh: Cài đặt và căn chỉnh hệ thống điều khiển theo yêu cầu thiết kế.
Vận hành thử (Commissioning):
- Trình tự: Đây là một khía cạnh kỹ thuật quan trọng.
  1. Kiểm tra tổng thể hệ thống đã lắp đặt chắc chắn.
  2. Cấp nguồn và kiểm tra hoạt động của quạt, dàn lạnh.
  3. Kiểm tra áp suất gas (nếu có), kiểm tra rò rỉ khí gas.
  4. Cân bằng gió: Đây là một thuộc tính hiếm đòi hỏi chuyên môn cao, điều chỉnh các van cấp gió để đảm bảo lưu lượng gió phân phối đều.
  5. Đo đạc độ rung và tiếng ồn của quạt.
  6. Kiểm tra áp suất tĩnh của hệ thống ống gió.

Mối quan hệ logic là: việc thực hiện vận hành thử nghiêm ngặt sẽ giúp phát hiện và khắc phục các lỗi trước khi bàn giao, tránh các sự cố tốn kém.

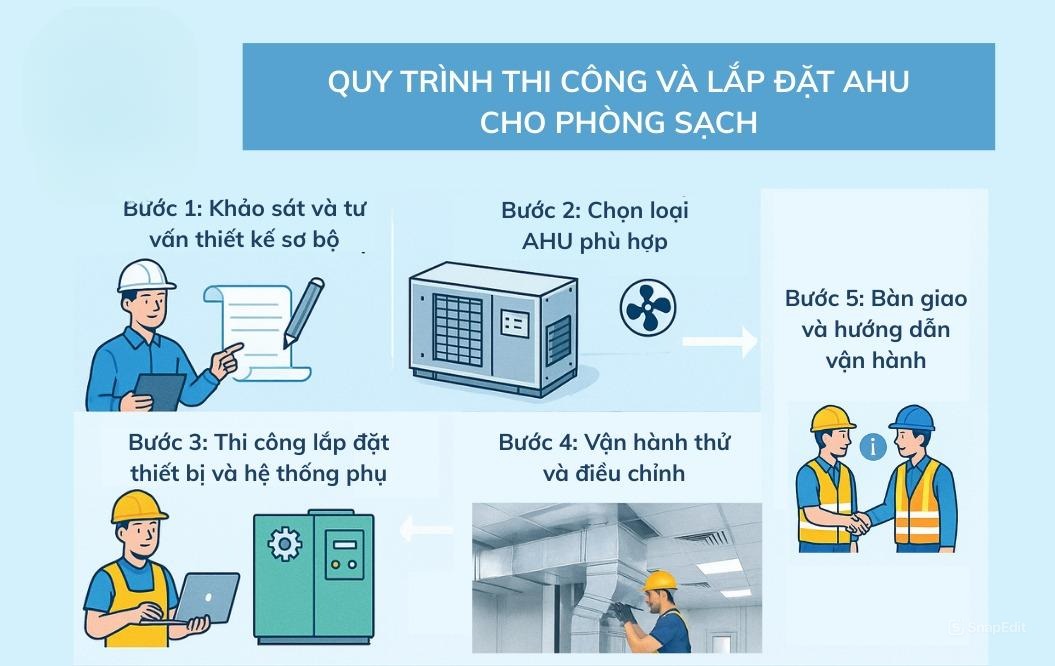

Nghiệm thu và bàn giao hệ thống AHU HVAC: Đảm bảo tiêu chuẩn hoàn thành

Đây là bước cuối cùng nhưng không kém phần quan trọng trong quy trình lắp đặt hệ thống AHU HVAC chuẩn kỹ thuật.

Hướng dẫn chi tiết bước nghiệm thu

Nghiệm thu:
- Tiêu chuẩn nghiệm thu: Dựa trên bản vẽ kỹ thuật, tiêu chuẩn lắp đặt (ví dụ: TCVN, ASHRAE) và kế hoạch thi công.
- Thành phần: Buổi nghiệm thu sẽ có sự tham gia của nhà thầu thi công, tư vấn giám sát và chủ đầu tư.
- Hồ sơ: Lập biên bản nghiệm thu chi tiết, ghi nhận các kết quả kiểm tra.
Bàn giao và hướng dẫn vận hành:
- Bàn giao đầy đủ hồ sơ kỹ thuật (bao gồm cả các bản vẽ kỹ thuật hoàn công).
- Hướng dẫn chủ đầu tư và đội ngũ vận hành về quy trình vận hành hệ thống HVAC và hướng dẫn bảo trì cơ bản.

Mối quan hệ logic: Lắp đặt hoàn thiện, đạt tiêu chuẩn kỹ thuật là điều kiện tiên quyết để thực hiện nghiệm thu và bàn giao thành công.

Tầm quan trọng của việc tuân thủ Quy trình lắp đặt hệ thống AHU HVAC chuẩn kỹ thuật

Việc tuân thủ quy trình lắp đặt hệ thống AHU HVAC chuẩn kỹ thuật không chỉ là một yêu cầu về mặt pháp lý mà còn mang lại nhiều lợi ích thiết thực:

Đảm bảo chất lượng và hiệu suất: Một quy trình lắp đặt hệ thống AHU HVAC chuẩn kỹ thuật giúp tối ưu hóa hiệu suất làm việc của hệ thống AHU, đảm bảo cung cấp chất lượng không khí tốt nhất.
Kéo dài tuổi thọ thiết bị: Lắp đặt đúng cách giúp giảm thiểu hao mòn, kéo dài độ bền thiết bị và giảm chi phí bảo trì và sửa chữa AHU.
An toàn lao động và vận hành: Tuân thủ an toàn lao động trong thi công và đảm bảo hệ thống an toàn khi vận hành.
Tối ưu hóa chi phí: Mặc dù ban đầu có thể đòi hỏi sự tỉ mỉ, nhưng việc lắp đặt chuẩn kỹ thuật giúp tránh các sai sót tốn kém khi khắc phục lỗi về sau.
Uy tín nhà thầu: Một quy trình lắp đặt hệ thống AHU HVAC chuẩn kỹ thuật thể hiện kinh nghiệm kỹ thuật và chuyên môn của nhà thầu thi công, giúp xây dựng uy tín với chủ đầu tư.
