So sánh AHU và FCU: Hướng dẫn chọn thiết bị tối ưu

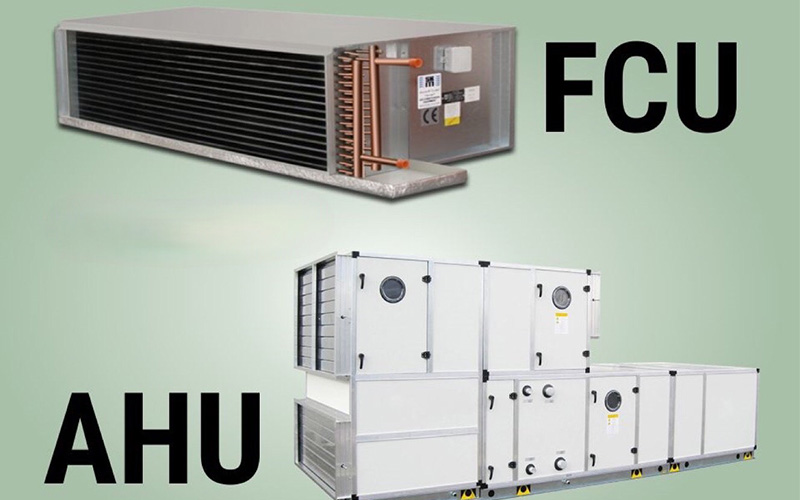

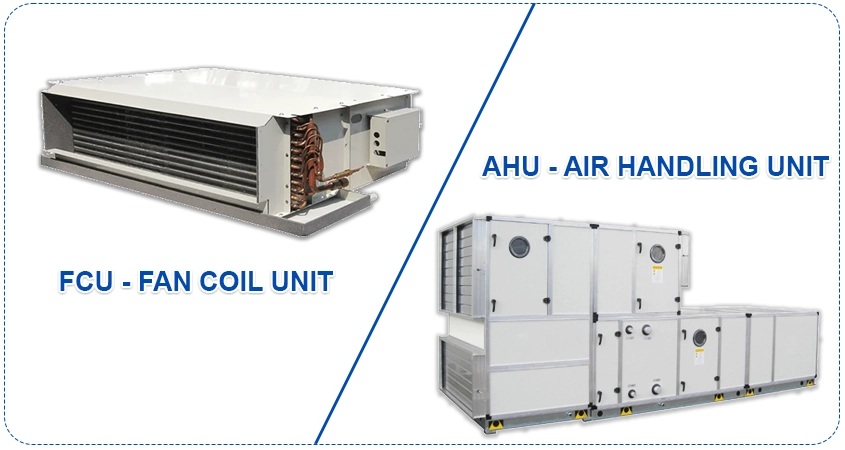

So sánh AHU và FCU điểm khác nhau cơ bản : Cấu tạo và nguyên lý hoạt động

Chào bạn, đây là Lê Phạm. Khi bắt tay vào một dự án xây dựng, câu hỏi “Nên dùng AHU hay FCU?” luôn khiến các kỹ sư thiết kế HVAC và chủ đầu tư băn khoăn. Để trả lời được câu hỏi đó, chúng ta cần hiểu rõ điểm khác nhau cơ bản giữa AHU và FCU. Mặc dù cả hai đều là những thành phần quan trọng của hệ thống điều hòa không khí trung tâm, nhưng chúng có cấu tạo và nguyên lý hoạt động hoàn toàn khác nhau. Bài viết này sẽ tập trung vào việc so sánh AHU và FCU: Nên chọn loại nào cho công trình? một cách chi tiết nhất.

AHU (Air Handling Unit): Xử lý không khí tập trung

Hãy tưởng tượng AHU như một “trạm xử lý không khí” khổng lồ.

• Vị trí lắp đặt: Vì có kích thước lớn và cấu tạo phức tạp, AHU thường được lắp đặt tập trung tại một phòng kỹ thuật riêng biệt, trên sân thượng, hoặc tầng hầm của công trình. Điều này giúp giảm độ ồn và việc bảo trì không ảnh hưởng đến không gian làm việc hay sinh hoạt bên trong.
• Cấu tạo: Cấu tạo chi tiết của AHU bao gồm nhiều module riêng biệt như bộ lọc không khí đa tầng (từ lọc thô đến lọc tinh, thậm chí cả bộ lọc HEPA), dàn lạnh (cooling coil), quạt ly tâm công suất lớn, buồng trộn gió, và bộ tiêu âm.

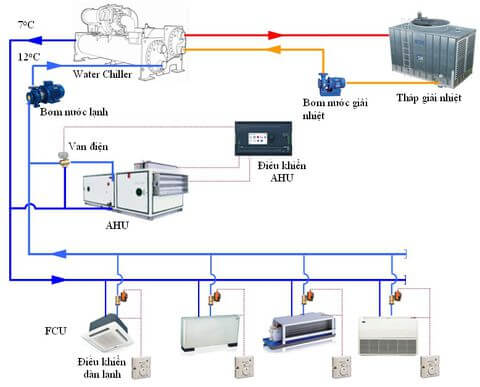

• Nguyên lý hoạt động: AHU xử lý toàn bộ không khí cho một khu vực rất lớn hoặc thậm chí cả tòa nhà. Không khí từ bên ngoài hoặc từ các phòng được hút vào, đi qua các bộ lọc, được làm lạnh/sưởi ấm bởi dàn lạnh sử dụng nước lạnh từ Chiller, và sau đó được phân phối đến các khu vực qua hệ thống ống gió phức tạp.

FCU (Fan Coil Unit): Điều hòa cục bộ, phân tán

Ngược lại, FCU giống như một “điều hòa cục bộ thu nhỏ”.

• Vị trí lắp đặt: FCU có kích thước nhỏ gọn hơn nhiều, thường được lắp đặt phân tán tại từng phòng riêng lẻ, âm trần hoặc dưới sàn. Điều này giúp tối ưu không gian lắp đặt và dễ dàng điều khiển tại chỗ.
• Cấu tạo: Cấu tạo của FCU đơn giản hơn rất nhiều, chỉ gồm một dàn lạnh, một quạt nhỏ, và một bộ lọc thô. Về cơ bản, nó là một phiên bản rút gọn của AHU.
• Nguyên lý hoạt động: FCU làm lạnh/sưởi ấm không khí trực tiếp tại chỗ cho từng không gian nhỏ. Nó hút không khí trong phòng, làm lạnh/sưởi ấm và trả lại không khí đã xử lý vào phòng đó, tạo thành một vòng tuần hoàn cục bộ.

Một mối quan hệ logic quan trọng ở đây là: FCU lắp đặt phân tán thì sẽ tiết kiệm không gian lắp đặt tại phòng kỹ thuật hơn so với việc lắp một AHU lớn. Do đó, việc so sánh AHU và FCU phải dựa trên quy mô và yêu cầu cụ thể của công trình.

So sánh AHU và FCU chi tiết: Ưu nhược điểm và ứng dụng thực tế

Để đưa ra quyết định đúng đắn cho công trình của bạn, việc so sánh AHU và FCU về ưu nhược điểm và ứng dụng thực tế là không thể thiếu. Mỗi thiết bị có những thế mạnh và hạn chế riêng.

Ưu nhược điểm của AHU

• Ưu điểm:
  • Kiểm soát chất lượng không khí cao: AHU có thể tích hợp nhiều tầng lọc, bao gồm cả bộ lọc HEPA, giúp kiểm soát chất lượng không khí cực kỳ cao. Điều này là bắt buộc trong các môi trường nhạy cảm như phòng sạch, phòng mổ hay nhà máy dược phẩm.
  • Kiểm soát chính xác: AHU cho phép kiểm soát nhiệt độ, độ ẩm và áp suất cực kỳ chính xác.
  • Công suất lớn: Với công suất và lưu lượng gió lớn, AHU có thể xử lý không khí hiệu quả cho các không gian rộng như sân bay, trung tâm thương mại.
  • Tính linh hoạt: AHU có thể tích hợp nhiều chức năng nâng cao như làm ẩm, hút ẩm hay hệ thống thu hồi nhiệt (Heat recovery capability).
• Nhược điểm:
  • Chi phí đầu tư ban đầu cao: Do cấu tạo phức tạp và cần hệ thống ống gió lớn đi kèm.
  • Đòi hỏi không gian lớn: Cần một phòng kỹ thuật rộng để lắp đặt, bảo trì.
  • Phức tạp: Lắp đặt và vận hành đòi hỏi kỹ sư thiết kế HVAC và đội ngũ kỹ thuật có chuyên môn cao.

Ưu nhược điểm của FCU

• Ưu điểm:
  • Chi phí đầu tư ban đầu thấp: Cấu tạo đơn giản và kích thước nhỏ gọn giúp FCU có giá thành phải chăng.
  • Lắp đặt đơn giản: Dễ dàng lắp đặt tại từng phòng mà không cần hệ thống ống gió phức tạp.
  • Điều khiển linh hoạt từng phòng: Mỗi FCU có thể được điều khiển độc lập, rất phù hợp cho khách sạn, văn phòng có nhiều phòng làm việc riêng biệt.
  • Độ ồn thấp: Khi lắp đặt trong phòng, FCU thường ít gây ồn hơn.
• Nhược điểm:
  • Khả năng lọc hạn chế: FCU thường chỉ có bộ lọc thô, không phù hợp cho môi trường cần không khí sạch cao.
  • Công suất nhỏ: Chỉ phục vụ được cho các không gian hẹp.
  • Khó khăn xử lý độ ẩm: Khả năng kiểm soát độ ẩm kém hơn AHU.

Mối quan hệ logic ở đây là: Công trình lớn thường cần AHU để xử lý không khí tập trung nhằm đảm bảo hiệu quả toàn diện, trong khi các công trình nhỏ hơn lại có thể tận dụng ưu thế về chi phí và tính linh hoạt của FCU. Đây là một trong những điểm chính khi so sánh AHU và FCU.

Nên chọn AHU hay FCU cho công trình nào? Tiêu chí lựa chọn thông minh

Sau khi đã hiểu rõ về ưu nhược điểm của AHU và FCU, bạn có thể tự tin hơn khi đưa ra quyết định. Việc nên chọn AHU hay FCU cho công trình của bạn phụ thuộc vào một vài tiêu chí then chốt.

Chọn AHU khi nào?

AHU là lựa chọn tối ưu khi công trình của bạn có các đặc điểm sau:

• Quy mô lớn: Các dự án như sân bay, trung tâm thương mại, nhà máy sản xuất quy mô công nghiệp, bệnh viện (đặc biệt là khu vực phòng mổ, hồi sức) hay phòng sạch.
• Yêu cầu chất lượng không khí cao: Đây là lựa chọn bắt buộc cho các môi trường đòi hỏi độ sạch cao như nhà máy dược phẩm, điện tử, phòng thí nghiệm.
• Cần kiểm soát chính xác các thông số: Khi cần kiểm soát chặt chẽ nhiệt độ, độ ẩm, và áp suất trong một khu vực rộng lớn.
• Yêu cầu đa chức năng: Nếu công trình cần tích hợp các chức năng nâng cao như làm ẩm, hút ẩm, hoặc hệ thống thu hồi nhiệt (Heat recovery capability) để tối ưu năng lượng.

Chọn FCU khi nào?

FCU là lựa chọn phù hợp khi công trình có các đặc điểm sau:

• Quy mô vừa và nhỏ: Các tòa nhà văn phòng nhỏ, khách sạn, căn hộ, biệt thự.
• Yêu cầu điều khiển nhiệt độ riêng lẻ: Khi mỗi phòng cần một chế độ điều hòa độc lập.
• Ngân sách đầu tư ban đầu hạn chế: FCU có chi phí đầu tư ban đầu thấp hơn đáng kể.
• Không gian lắp đặt hạn chế: Kích thước nhỏ gọn của FCU giúp nó dễ dàng bố trí.

Giả định và tiền đề của mọi quyết định là: việc lựa chọn phụ thuộc vào quy mô, yêu cầu về chất lượng không khí, độ chính xác kiểm soát, và ngân sách của công trình. Chi phí đầu tư ban đầu không phải là yếu tố duy nhất để lựa chọn.

Công suất và lưu lượng gió: Thông số kỹ thuật quan trọng của AHU và FCU

Khi so sánh AHU và FCU, công suất và lưu lượng gió là hai thông số kỹ thuật cốt lõi cần được xem xét kỹ lưỡng. Chúng quyết định khả năng xử lý không khí của thiết bị.

Công suất và lưu lượng gió của AHU

• Công suất: AHU có công suất làm lạnh rất lớn, thường từ 10.000 CFM (Cubic Feet per Minute) trở lên. Thậm chí có những AHU đạt hàng trăm nghìn CFM cho các dự án quy mô cực lớn như sân bay.
• Lưu lượng gió: Tương ứng với công suất lớn, AHU tạo ra lưu lượng gió cực kỳ lớn, đủ sức phân phối không khí cho toàn bộ không gian rộng lớn, phức tạp thông qua hệ thống ống gió.
• Tầm quan trọng: Việc tính toán đúng công suất và lưu lượng gió của AHU là cực kỳ quan trọng đối với kỹ sư thiết kế HVAC để đảm bảo hiệu quả xử lý không khí cho toàn bộ tòa nhà. Khi so sánh AHU và FCU, đây là một trong những điểm khác biệt lớn nhất.

Công suất và lưu lượng gió của FCU

• Công suất: FCU có công suất làm lạnh nhỏ hơn nhiều, thường dao động từ 200 CFM đến 2.000 CFM.
• Lưu lượng gió: Tương ứng, lưu lượng gió của FCU cũng nhỏ, chỉ phù hợp để điều hòa cho một không gian hẹp như một phòng làm việc hay một phòng khách sạn.
• Tầm quan trọng: Với FCU, việc tính toán đúng công suất cho từng phòng là cần thiết. Thông số này sẽ quyết định số lượng FCU cần lắp đặt trong một khu vực để đảm bảo hiệu quả làm mát. Đây là một yếu tố then chốt khi so sánh AHU và FCU.

Vận hành và bảo trì AHU/FCU: Đảm bảo hiệu quả lâu dài

Hiểu rõ về vận hành và bảo trì AHU/FCU là yếu tố quan trọng để đảm bảo hệ thống hoạt động hiệu quả và kéo dài tuổi thọ.

Vận hành

• AHU: Do cấu tạo phức tạp và quy mô lớn, việc vận hành AHU thường được thực hiện tập trung thông qua Hệ thống BMS (Building Management System) của tòa nhà. Việc này đòi hỏi kỹ thuật viên có chuyên môn cao để điều chỉnh các thông số phức tạp.
• FCU: Việc vận hành FCU đơn giản hơn nhiều. Mỗi FCU thường có bộ điều khiển cục bộ (remote control hoặc bảng điều khiển gắn tường), cho phép người dùng cuối dễ dàng điều chỉnh nhiệt độ theo ý muốn.

Bảo trì

• AHU: Việc bảo trì AHU phức tạp hơn, đòi hỏi kỹ thuật viên chuyên nghiệp và kinh nghiệm. Các hạng mục bao gồm vệ sinh dàn lạnh, kiểm tra và bảo dưỡng quạt ly tâm, thay thế bộ lọc định kỳ (đặc biệt là bộ lọc HEPA trong phòng sạch), kiểm tra hệ thống đường ống nước, van điều khiển.
• FCU: Việc bảo trì FCU đơn giản hơn. Chủ yếu là vệ sinh bộ lọc thường xuyên, kiểm tra dàn lạnh và ống nước ngưng để tránh tắc nghẽn, và kiểm tra van điều khiển.

Cả khía cạnh vận hành và khía cạnh bảo trì đều đóng vai trò quan trọng trong tổng chi phí vận hành của hệ thống. Đây cũng là một yếu tố cần xem xét khi so sánh AHU và FCU.

Chi phí đầu tư và vận hành AHU so với FCU: Đánh giá kinh tế

Khi đưa ra quyết định nên chọn loại nào cho công trình, việc so sánh AHU và FCU về chi phí đầu tư và chi phí vận hành là yếu tố then chốt.

Chi phí đầu tư ban đầu

• AHU: Có chi phí đầu tư ban đầu cao hơn đáng kể. Điều này là do kích thước lớn, cấu tạo phức tạp với nhiều bộ phận, công suất cao, và đặc biệt là chi phí cho hệ thống ống gió phức tạp, cách nhiệt và cách âm đi kèm.
• FCU: Có chi phí đầu tư ban đầu thấp hơn. Mỗi FCU là một thiết bị nhỏ, gọn, dễ sản xuất và lắp đặt.

Chi phí vận hành dài hạn

• AHU: Đối với các công trình lớn, mặc dù chi phí đầu tư ban đầu cao, nhưng chi phí vận hành dài hạn của AHU thường hiệu quả hơn. Lý do là AHU có khả năng tối ưu hóa tập trung, tích hợp các công nghệ tiết kiệm năng lượng như hệ thống thu hồi nhiệt (Heat recovery capability).
• FCU: Đối với công trình lớn, nếu sử dụng quá nhiều FCU, tổng chi phí vận hành có thể trở nên cao hơn AHU do việc quản lý phân tán và ít khả năng tích hợp các giải pháp tối ưu năng lượng toàn diện.

Mối quan hệ logic là: Chi phí đầu tư AHU cao nhưng chi phí vận hành cho không gian lớn lại hiệu quả hơn. Đây là điểm mấu chốt mà các chủ đầu tư cần cân nhắc khi so sánh AHU và FCU.
