Khoảng cách, độ dày, chất liệu ống đồng tiêu chuẩn

Khoảng cách, độ dày, chất liệu ống đồng tiêu chuẩn là những yếu tố quan trọng quyết định hiệu suất và tuổi thọ của hệ thống điều hòa không khí. Bài viết này cung cấp thông tin chi tiết về các thông số kỹ thuật, cách lựa chọn và lắp đặt ống đồng phù hợp cho từng loại máy lạnh từ chuyên gia Lê Phạm với hơn 10 năm kinh nghiệm trong ngành.

1. Tổng quan về ống đồng trong hệ thống điều hòa

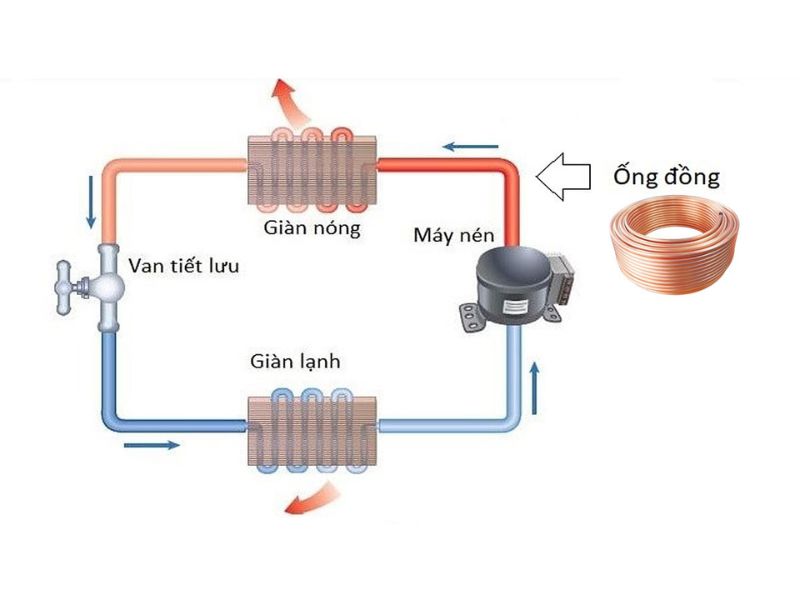

Khoảng cách, độ dày, chất liệu ống đồng tiêu chuẩn đóng vai trò then chốt trong việc đảm bảo hệ thống điều hòa hoạt động hiệu quả. Ống đồng là bộ phận không thể thiếu, có nhiệm vụ vận chuyển gas lạnh giữa dàn nóng và dàn lạnh, tạo nên chu trình làm lạnh hoàn chỉnh.

Việc tuân thủ các tiêu chuẩn về ống đồng không chỉ giúp máy lạnh hoạt động ổn định mà còn kéo dài tuổi thọ thiết bị, tiết kiệm chi phí bảo trì và sửa chữa. Theo nghiên cứu của Hiệp hội Điện lạnh Quốc tế, việc sử dụng ống đồng đúng tiêu chuẩn có thể tăng hiệu suất làm lạnh lên đến 15% và giảm 20% chi phí vận hành.

2. Chất liệu ống đồng tiêu chuẩn cho điều hòa

2.1. Thành phần hóa học và độ tinh khiết

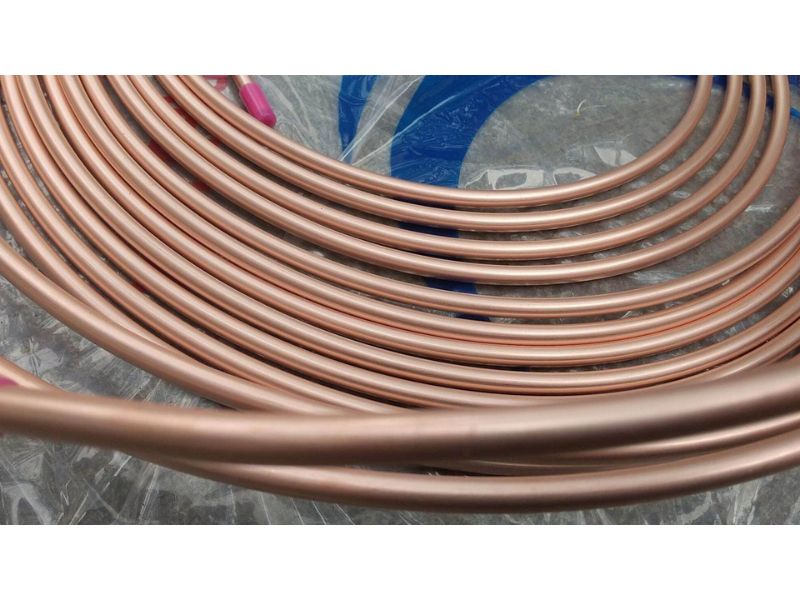

Chất liệu ống đồng tiêu chuẩn cho hệ thống điều hòa phải đạt độ tinh khiết tối thiểu 99.9%, được ký hiệu là C12200 theo tiêu chuẩn ASTM. Loại đồng này còn được gọi là DHP (Deoxidized High Phosphorus), có khả năng chống oxy hóa cao và phù hợp với môi trường gas lạnh.

Thành phần hóa học của ống đồng C12200 bao gồm:

Đồng (Cu): tối thiểu 99.9%
Phosphorus (P): 0.015-0.040%
Các tạp chất khác: không quá 0.1%

2.2. Đặc tính kỹ thuật của ống đồng chất lượng

Ống đồng chất lượng cao phải có khả năng chịu áp suất làm việc từ 30-50 bar, tùy thuộc vào loại gas sử dụng. Độ bền kéo tối thiểu đạt 220 N/mm², đảm bảo không bị biến dạng trong quá trình vận hành. Khả năng uốn cong linh hoạt cho phép thi công trong nhiều điều kiện khác nhau mà không gây nứt vỡ.

3. Độ dày ống đồng tiêu chuẩn theo công suất máy

3.1. Bảng độ dày tiêu chuẩn

Độ dày ống đồng tiêu chuẩn phụ thuộc vào công suất máy lạnh và đường kính ống. Dưới đây là bảng tham khảo chi tiết:

Máy 9.000 – 12.000 BTU:

Ống gas: Φ12.7mm (1/2″), độ dày 0.8mm
Ống lỏng: Φ6.35mm (1/4″), độ dày 0.8mm

Máy 18.000 – 24.000 BTU:

Ống gas: Φ15.88mm (5/8″), độ dày 1.0mm
Ống lỏng: Φ9.52mm (3/8″), độ dày 0.8mm

Máy công suất lớn trên 30.000 BTU:

Ống gas: Φ19.05mm (3/4″) hoặc lớn hơn, độ dày 1.2mm
Ống lỏng: Φ9.52mm (3/8″) hoặc Φ12.7mm (1/2″), độ dày 1.0mm

3.2. Cách đo và kiểm tra độ dày ống đồng

Để kiểm tra độ dày ống đồng, cần sử dụng thước đo độ dày chuyên dụng (thickness gauge) hoặc panme điện tử. Quy trình kiểm tra bao gồm:

Làm sạch bề mặt ống đồng
Đo tại nhiều vị trí khác nhau (tối thiểu 4 điểm)
So sánh với tiêu chuẩn quy định
Loại bỏ những ống có độ dày không đồng đều hoặc thấp hơn tiêu chuẩn
Khoảng cách, độ dày, chất liệu ống đồng tiêu chuẩn

4. Khoảng cách lắp đặt ống đồng tiêu chuẩn

4.1. Khoảng cách tối đa cho phép

Khoảng cách lắp đặt ống đồng tiêu chuẩn ảnh hưởng trực tiếp đến hiệu suất làm lạnh. Các nhà sản xuất thường quy định:

Theo chiều dài đường ống:

Máy gia dụng (9.000-24.000 BTU): tối đa 15-20m
Máy công suất lớn: có thể lên đến 50m với điều kiện bổ sung gas

Theo chênh lệch độ cao:

Dàn nóng cao hơn dàn lạnh: tối đa 10m
Dàn lạnh cao hơn dàn nóng: tối đa 20m

4.2. Ảnh hưởng của khoảng cách đến hiệu suất

Khi khoảng cách lắp đặt vượt quá tiêu chuẩn, sẽ xảy ra hiện tượng sụt áp trong đường ống, làm giảm lưu lượng gas lưu thông. Điều này dẫn đến giảm công suất làm lạnh và tăng điện năng tiêu thụ. Để khắc phục, có thể áp dụng các biện pháp như tăng kích thước ống, bổ sung gas phù hợp, hoặc lắp đặt máy nén phụ cho hệ thống lớn.

5. Hướng dẫn lựa chọn ống đồng phù hợp

5.1. Theo loại gas sử dụng

Mỗi loại gas lạnh có áp suất làm việc khác nhau, đòi hỏi ống đồng phải phù hợp:

Gas R22: Áp suất thấp, có thể dùng ống đồng thông thường Gas R410A: Áp suất cao hơn 1.6 lần R22, cần ống đồng dày hơn và chịu áp cao Gas R32: Tương tự R410A nhưng cần chú ý thêm về an toàn do tính dễ cháy

5.2. Theo điều kiện lắp đặt

Môi trường lắp đặt ảnh hưởng đến việc lựa chọn chất liệu ống đồng tiêu chuẩn:

Trong nhà: Có thể dùng ống đồng thông thường với lớp bảo ôn cơ bản
Ngoài trời: Cần ống đồng có lớp phủ chống UV và bảo ôn dày hơn
Khu vực ven biển: Nên chọn ống đồng có lớp phủ chống ăn mòn hoặc ống đồng-niken

6. Quy trình lắp đặt ống đồng chuẩn kỹ thuật

Việc lắp đặt đúng kỹ thuật đảm bảo khoảng cách, độ dày, chất liệu ống đồng tiêu chuẩn phát huy tối đa hiệu quả. Quy trình bao gồm:

Chuẩn bị dụng cụ và vật tư:

Máy cắt ống chuyên dụng
Dụng cụ loe ống
Máy hàn oxy-gas hoặc hàn bạc
Bơm chân không và đồng hồ đo áp

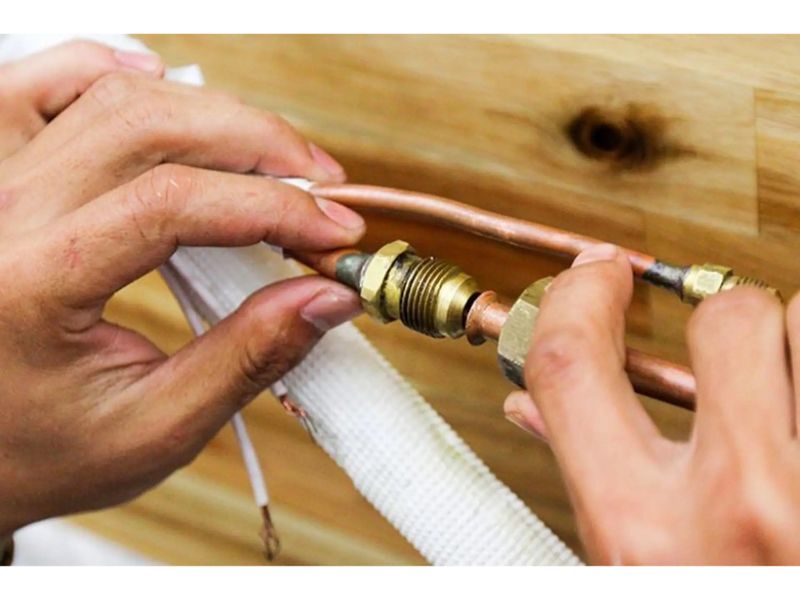

Các bước thi công chi tiết:

Đo và cắt ống theo kích thước yêu cầu
Làm sạch bavia và tạp chất bên trong ống
Loe miệng ống với góc 45 độ
Kết nối ống bằng đai ốc hoặc hàn bạc
Kiểm tra độ kín bằng nitơ áp suất cao
Hút chân không hệ thống
Nạp gas và kiểm tra vận hành

Lưu ý an toàn: Luôn đeo kính bảo hộ, găng tay khi thi công. Đảm bảo thông gió tốt khi hàn ống.

7. Bảo dưỡng và kiểm tra định kỳ

Để duy trì khoảng cách, độ dày, chất liệu ống đồng tiêu chuẩn trong điều kiện tốt nhất, cần thực hiện bảo dưỡng định kỳ:

Dấu hiệu ống đồng cần thay thế:

Xuất hiện vết ăn mòn, rỉ sét
Có dấu hiệu rò rỉ dầu tại các mối nối
Ống bị móp méo, biến dạng
Lớp bảo ôn bị hư hỏng nghiêm trọng

Lịch bảo dưỡng khuyến nghị:

Kiểm tra trực quan: 3 tháng/lần
Kiểm tra rò rỉ bằng thiết bị: 6 tháng/lần
Bảo dưỡng tổng thể: 1 năm/lần

8. Lỗi thường gặp khi chọn ống đồng không đúng tiêu chuẩn

Việc không tuân thủ khoảng cách, độ dày, chất liệu ống đồng tiêu chuẩn có thể dẫn đến nhiều hậu quả nghiêm trọng:

Hậu quả của việc dùng ống kém chất lượng:

Rò rỉ gas thường xuyên, gây hao phí và ô nhiễm môi trường
Máy nén phải làm việc quá tải, giảm tuổi thọ
Hiệu suất làm lạnh giảm 30-40%
Chi phí điện năng tăng cao

Case study thực tế: Tại một tòa nhà văn phòng ở TP.HCM, việc sử dụng ống đồng không đạt chuẩn đã khiến hệ thống điều hòa trung tâm phải thay thế hoàn toàn sau chỉ 3 năm sử dụng, gây thiệt hại hàng tỷ đồng.
